Projet de Gestion Technique du Bâtiment dan sle Lycée Raspail (Paris)

RASPAIL

L'excellence de toutes les réussites

LYCEE RASPAIL PARIS Projet GTB GTC, BTS FED, BTS MS et Licence

Le lycée Raspail souhaite pour ses filières en énergétique la mise en place d'une installation de Gestion Technique du Bâtiment (GTB). Cette installation aura comme support des systèmes pédagogiques présents dans l'établissement ainsi que de nouveaux équipements. Cela représente plusieurs technologies d’équipements CVC (des CTA, des productions et distributions d’ECBT, d’ECS, d’eau glacée, une cascade CO2), et CFA (Contrôle d’accès, Vidéosurveillance, Détection intrusion, Eclairage, Store).


Cette GTB intégrera en un seul ensemble les diverses fonctions des systèmes pédagogiques. L'objectif est de pouvoir exploiter cette GTB au sein de l’établissement et, éventuellement de faire un report de certaines informations auprès du public.

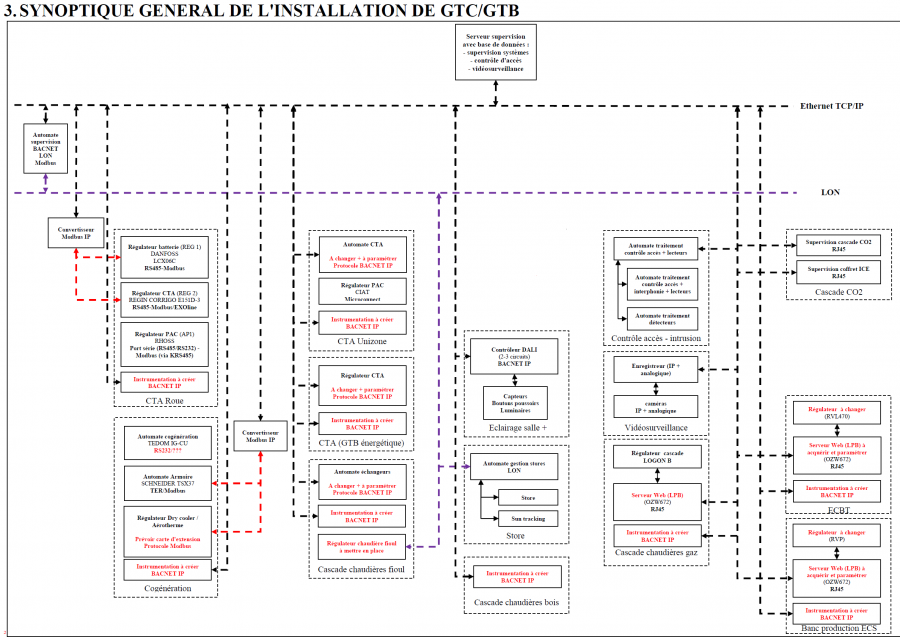

La supervision intégrera un report des mesures physiques et des états de fonctionnement. Dans certains cas, elle permettra des fonctions évoluées de pilotage, de programmation, d'export et d'archivage de données dans le cadre de séquences pédagogiques.



Une réalisation en 2017-2018
L’ensemble de ce projet fera l’objet d’un appel d’offres, l’assistance au maître d’ouvrage est assurée par LGS Ingénierie Sécurité.
Le marché se décompose en 3 lots :
Lot 1 : Changement des régulateurs sur les systèmes pédagogiques existants
Lot 2 : Instrumentation complémentaire des systèmes pédagogiques existants
Lot 3 : Gestion Technique Centralisée (GTC) et Gestion Technique du Bâtiment (GTB)



Les régulateurs et automates présents: Danfoss, Regin, Schneider, Siemens…, utilisent divers protocoles Lon, Bacnet, Modbus, LPB…, l’ensemble devant remonter vers la supervision (pour partie en Lon).



De l’utilisation à la conception
A terme l’ensemble des lycéens, étudiants et alternants du lycée Raspail pourront bénéficier de ces systèmes communicants dans le cadre de leur formation. Plusieurs niveaux d’accès seront utilisés : « exploitation » dans le cadre d’une maintenance ou d’une étude de performance énergétique, « réglages » pour un paramétrage ou une optimisation, « conception » pour l’étude des réseaux, protocoles et programmations associées.



Contact appel d’offres: DDFPT M GARAULT Daniel 01.40.52.73.00 www.ldmraspail.fr
Contact professeur BTS FED: M ALEXANDRE Francky francky.alexandre@ac-paris.fr
